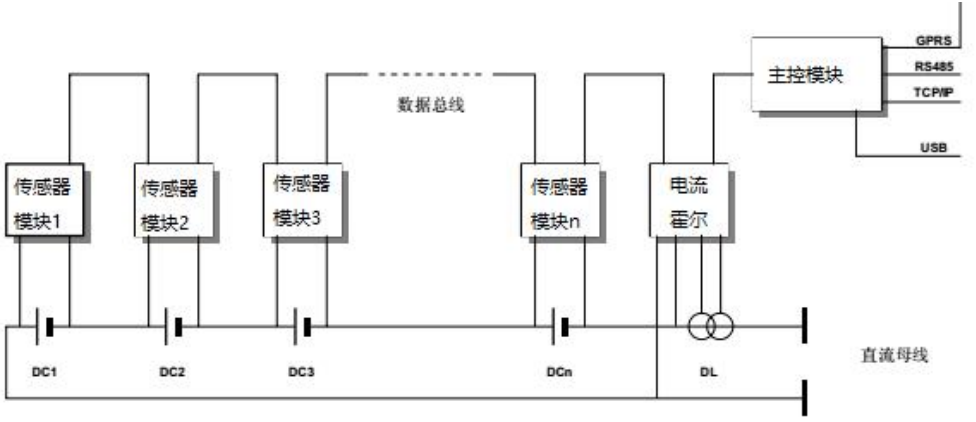

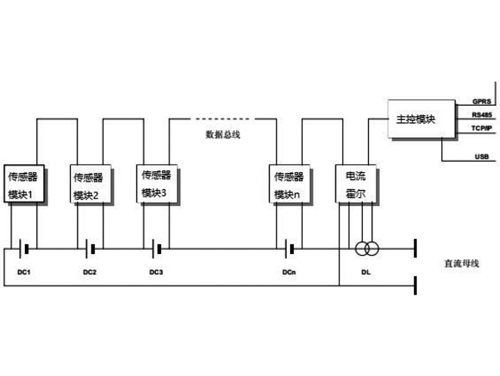

蓄電池內阻在線監測系統由傳感器模塊、系統主控板、觸摸顯示 屏、電流傳感器及云監控等設備組成。

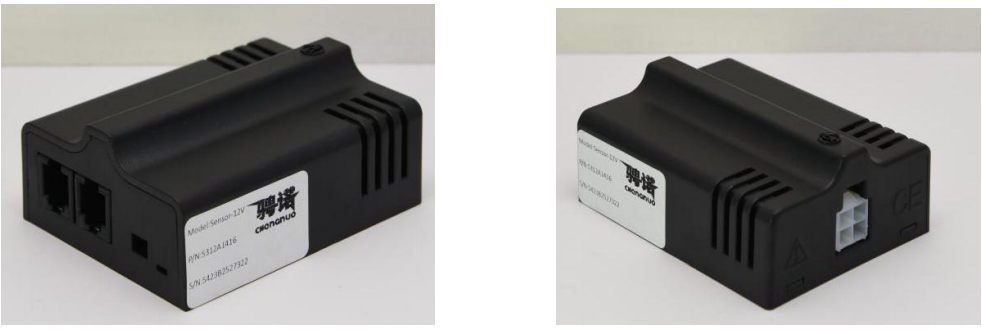

1.傳感器模塊

每個傳感器與單體電池連接，在線檢測電池的電壓、溫度、內阻， 將所檢測數據傳輸?shù)街骺?。每塊電池配單獨模塊，可對 2V(1-3V)、 12V(9.5-18V)的蓄電池進行監測，供電簡便，采用蓄電池本身供電。

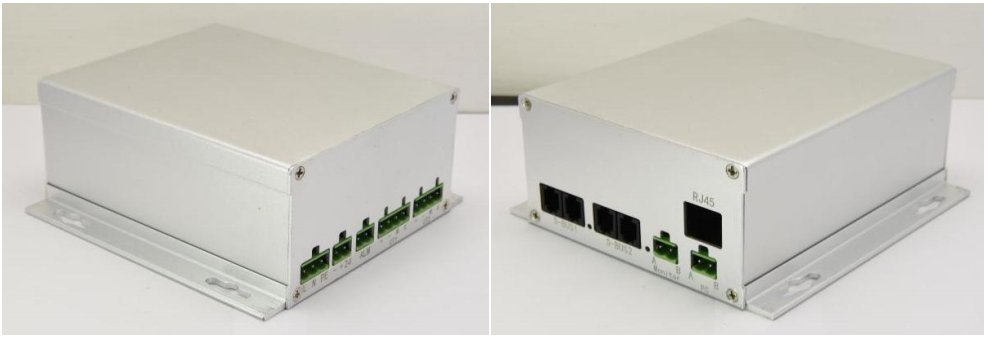

2.系統主控板

系統主控板作為核心的處理單元，將參數進行分析判斷后在顯示 屏上顯示，當所測參數達到臨界點進行報警。

兼容性強：可以與所有廠家上位機、動環互通。供電靈活：可以 選用市電，DC-24V 供電方式。

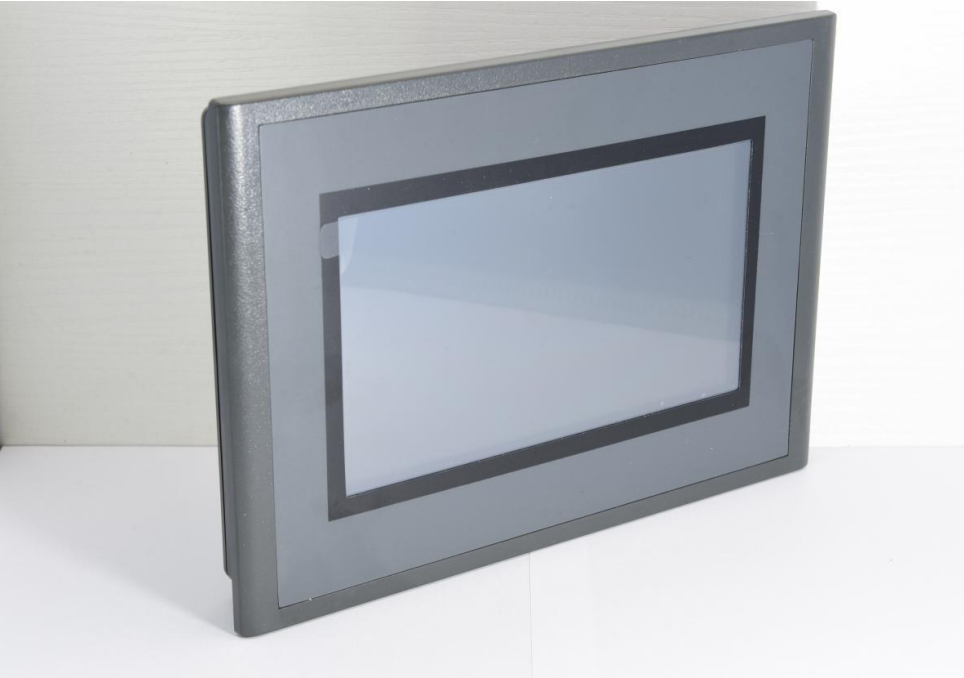

3.觸摸顯示屏

觸摸顯示屏可以顯示 2*128 個蓄電池參數，組電流、電壓，單體 電壓、溫度、內阻及曲線變化。安裝便捷，7 寸屏幕，可直接安裝在配電柜上。

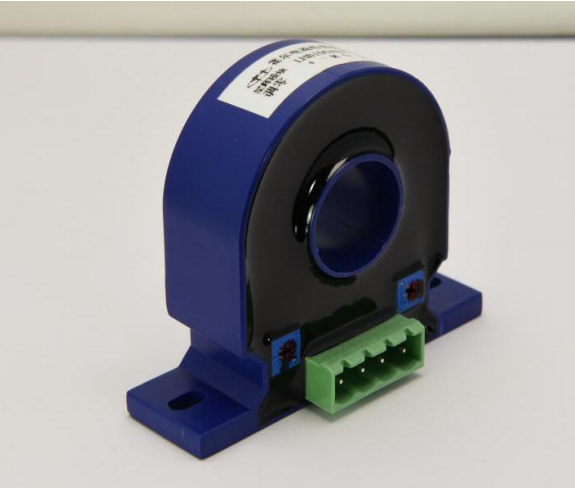

4.電流傳感器

霍爾電流傳感器；自動檢測和顯示電流，并在過流、過壓等危險 情況發生時具有自動保護功能。

5.產品解決方案特性
